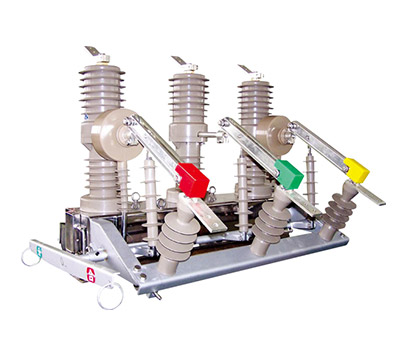

- ZW32-12系列户外高压柱上真空断路器
- 电 话：0577-67391666
- 传 真：0577-67392666
- 邮 编：325103
- 地 址：浙江省温州市乌牛工业区
- 网 址：http://www.k16surf.com
简介：
zw32-12 系列柱式户外真空高压断路器是三相交流50HZ,额定电压12kv的户外高压开关设备,适合于开断,关全城市或者农村配电系统的负荷电流,过载电流和短路电流.
使用条件
a.周围空气温度:上限+40℃,下限-40℃
b.海拔:≤1000m(若需增加海拔,则额定绝缘水平相应提高)
c.风压:不超过700pa(相当于风速34m/s);
d.振幅：地震烈度不超过8度；
e.污秽等级：Ⅲ级；
f.******日温差；不超过25℃
|
[主要技术参数] |
单位 |
zw32-12/T400-12.5 |
zw32-12/T630-16 |
zw32-12/T630-20 |
|
|
额定电压 |
KV |
12 |
|||
|
额定电流 |
A |
400 |
630 |
630 |
|
|
额定短路开断电流 |
KA |
12.5 |
16 |
20 |
|
|
额定短路关合电流(峰值) |
|
31.5 |
40 |
50 |
|
|
额定峰值耐受电流 |
|
31.5 |
40 |
50 |
|
|
额定短路耐受电流 |
|
12.5 |
16 |
20 |
|
|
额定短路持续时间 |
s |
4 |
|||
|
额定绝 |
雷电冲击耐压(峰值) |
kv |
相间、对地75、断口85 |
||
|
|
1min工频耐压 |
|
相间、对地42、断口85 |
||
|
额定操作顺序 |
|
分-0.3s-合分-180s-合分(电动机构) |
|||
|
额定短路开断电流次数 |
次 |
30 |
|||
|
机械寿命 |
|
10000 |
|||
|
额定操作电压(分合线圈) |
v |
DC220、 110、、 AC220 110 |
|||
|
动静触头允许磨损厚度 |
mm |
3 |
|||
|
过电流脱扣器额定电流 |
A |
5 |
|||
|
电流互感器电流比 |
|
200/5 400/5 600/5 |
|||
|
触头开柜 |
mm |
9±1 |
|||
|
角头超程 |
|
2±0.5 |
|||
|
平均分闸速度 |
m/s |
1.2±0.3 |
|||
|
平均合闸速度 |
|
0.6±0.2 |
|||
|
分闸时间 |
ms |
30-60 |
|||
|
合闸时间 |
|
20-40 |
|||
|
合闸弹跳时间 |
|
≤２ |
|||
|
三相分合闸同期性 |
|
≤２ |
|||
|
每静回路直阻 |
μΩ |
≤80 |
|||
|
储 能 |
额定电压 |
v |
-220 |
||
|
|
额定功率 |
w |
200 |
||
|
|
储能时间 |
s |
≤8 |
||
|
质量 |
kg |
85 |
|||
